Малогабаритні мотор-редуктори 220/380В

Малогабаритні мотор-редуктори 220/380ВТипи малогабаритних мотор-редукторів змінного струму

Малогабаритні мотор-редуктори з асинхронними електродвигунами 110В, 220В, 380В знаходять своє застосування в різноманітних галузях промисловості, де важлива компактність, надійність та ефективність.

Серія малогабаритних мотор-редукторів змінного струму  складається з однофазних електродвигунів, які використовуються з однофазним джерелом живлення змінного струму, і трифазних електродвигунів, що використовуються з трифазним джерелом живлення змінного струму. Однофазним електродвигуном можна керувати, просто підключивши його до однофазного джерела живлення через конденсатор, що постачається в комплекті з електродвигуном. Трифазний електродвигун не потребує конденсатора. Все, що вам потрібно, це підключити його безпосередньо до трифазного джерела живлення змінного струму.

Мотор-редуктори цієї серії прийдуть вам на допомогу у випадках, коли вам необхідна невелика потужність та компактні розміри вашого обладнання.

Наша компанія пропонує широкий перелік асинхронних міні-мотор-редукторів: з циліндричним редуктором, з конічним кутовим редуктором, гіпоїдні мотор-редуктори, лінійні мотор-редуктори:

Малогабаритні асинхронні мотор-редуктори з постійною швидкістю

Серія електродвигунів та мотор-редукторів з постійною швидкістю електродвигуна, вихідна швидкість мотор-редуктора залежить від передавального числа редуктора.

Потужність: від 6 Вт до 250 Вт

Живлення: Однофазне 110В, 220В або трифазне 220В, 380В

Серії електродвигунів, якими комплектуються мотор-редуктори: 2IK6GN, 2IK10GN, 3IK15GN, 4IK25GN, 5IK40GN, 5IK60GN, 5IK60GU 5IK90GU, 5IK120GU, 6IK120GU, 6IK140GU, 6IK180GU, 6IK200GU, 6IK250GU.

Малогабаритні асинхронні мотор-редуктори з регульованою швидкістю

Серія електродвигунів та мотор-редукторів, я якій можна за допомогою контролера швидкості змінювати номінальну швидкість електродвигуна. Швидксть електродвигуна можна змінювати тільки в бік зменшення.

Електродвигуни з  регулюванням швидкості змінного струму використовують систему керування із замкненим контуром, використовуючи зворотний зв’язок від вбудованого тахогенератора.

Потужність: від 6 Вт до 250 Вт

Живлення: Однофазне 110В, 220В

Серії електродвигунів, якими комплектуються мотор-редуктори: 2IK6RGN, 2IK10RGN, 3IK15RGN, 4IK25RGN, 5IK40RGN, 5IK60RGN, 5IK90RGU, 5IK120RGU, 6IK120RGU, 6IK140RGU, 6IK180RGU, 6IK200RGU, 6IK250RGU

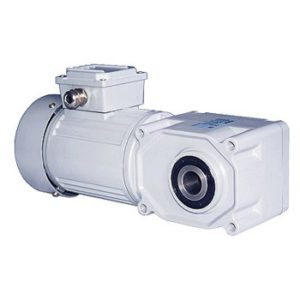

Гіпоїдні мотор-редуктори

Серія асинхронних електродвигунів, які комлектуються гіпоїдними редукторами серій HGL, HGF, HGF2. Відрізняються компактністю, низьким рівнем шуму та високим ККД.

Потужність: 15 – 750Вт

Типи редукторів: HGL, HGF, HGF2

Лінійні мотор-редуктори

Серія лінійних актуаторів на базі асинхронних мотор-редукторів вертикального або горизонтального типів. Призначені для лінійних переміщень, в яких не потрібна висока точність позиціонування.

Потужність: 6 – 140 Вт

Типи редукторів: вертикальний, горизонтальний

Швидкість: 10-100 мм/с

Аксесуари для малогабаритних мотор-редукторів

Додаткові аксесуари та опції, якими можуть бути укомплектовані малогабаритні мотор-редуктори: кріпильні кронштейни, регулятори швидкості, проміжні редуктори.

Особливості  мотор-редукторів змінного струму

Частота джерела живлення визначає швидкість

Основна швидкість (синхронна швидкість) стандартного двигуна змінного струму визначається частотою джерела живлення та кількістю полюсів. Багато з наших стандартних двигунів змінного струму мають чотири полюси, тому їхня синхронна швидкість виглядає наступним чином:

  • 50 Гц: 1500 об/хв
  • 60 Гц: 1800 об/хв

Фактична швидкість змінюється залежно від крутного моменту навантаження.

З нашими двигунами швидкість приблизно потрапляє в наступні діапазони при крутному моменті навантаження, еквівалентному номінальному крутному моменту:

  • 50 Гц: від 1200 до 1300 об/хв
  • 60 Гц: від 1450 до 1600 об/хв

Номінальна швидкість наших стандартних двигунів змінного струму встановлюється в межах вищевказаних діапазонів і вказується в специфікаціях кожного двигуна. Щоб розрахувати точнішу швидкість машини, використовуйте номінальну швидкість як еталон.

Частота живлення змінюється від регіону до регіону. У разі автоматизованого обладнання, яке використовується в різних регіонах, змініть передавальне відношення редуктора або вживайте відповідні заходи для отримання потрібної швидкості.
